Стоимость элементов 86 Список сокращений БИС - большая интегральная схема. При выборе мощности и места установки конденсаторных батарей необходимо учитывать возможные резонансы тока и напряжения на одной из гармоник, генерируемых нелинейной нагрузкой. Наличие перемычки между нейтралями вторичных обмоток трансформаторов при их соединении в две взаимно-обратные звезды дает возможность оставить в работе вентили, относящиеся к одной фазе устройства, и получить режим, при котором реактивная мощность потребляется только в этой фазе. Исследование методов и устройств компенсации реактивной мощности при электроснабжении нелинейных и резкопеременных нагрузок. Обоснование элементной базы 21 2. Следует отметить, что в настоящее время ведутся широкие исследования способов и средств уменьшения высших гармоник в электрических сетях. Разработка алгоритма управления режимом реактивной мощности при асимметрии системы электроснабжения промышленного предприятия.

Обоснование элементной базы 21 2. Микропроцессор и микропроцессорный комплект 21 2. Память и логические элементы 24 2. Силовые элементы 33 2. Аппаратные средства контроллера 35 2. Плата контроллера 36 2. Плата тиристорного управления 42 2.

Лекция о компенсации реактивной мощности

Блок питания 45 2. Подключение контроллера — компенсатора 45 2. Алгоритмы контроля и управления 48 2. Принцип управления конденсаторной установкой 59 2.

Программное обеспечение контроллера 61 2. Структура программного обеспечения 61 2. Основная программа 62 2.

Выбор схемы внешнего и внутреннего электроснабжения. Определение осветительной нагрузки цехов, расчетных силовых нагрузок. Выбор числа и мощности цеховых трансформаторов с учетом компенсации реактивной мощности. Определение потерь мощности и электроэнергии. Выбор параметров схемы сети электроснабжения. Оптимизация систем промышленного электроснабжения: выбор сечения проводов и жил кабелей, способ компенсации реактивной мощности, автоматизация и диспетчеризация.

Выбор числа реактивной мощности цеховых трансформаторов. Установка компенсирующих устройств. Работы в архивах красиво оформлены согласно требованиям ВУЗов и содержат рисунки, диаграммы, формулы и т.

При этом передача реактивной мощности на значительные расстояния от мест генерации до мест потребления существенно ухудшает технико-экономические показатели систем электроснабжения. Вопросы качества электроэнергии требуют тщательной разработки и изучения происходящих при этом явлений.

Войти Поиск Новые работы Служба помощи. Рубрикатор Новые работы Служба помощи. Если линия в момент ОАПВ передает энергию по неповрежденным фазам, возникает дополнительная составляющая тока подпитки дуги за счет взаимоиндуктивностей поврежденной и здоровых фаз.

Анализ, проведенный применительно к параметрам линии кВ длиной до км, показывает, что указанная ТРГ при надлежащем управлении углами включения вентилей может скомпенсировать и эту составляющую тока дуги. Таким образом, использование СТК для гашения дуги в паузу ОАПВ позволяет снизить ток подпитки дуги до малых значений, при которых дуга гаснет за 0,1—0,3 с, что дает возможность уменьшить время цикла ОАПВ до 0,3—0,4 с и тем самым практически исключить опасность нарушения устойчивости электропередачи при однофазных.

Для поддержания устойчивости регулятор напряжения должен иметь высокое быстродействие, требуемая величина которого зависит от параметров электропередачи и длины линии. Фильтрация гармоник тока нагрузки функция 8 достаточно проста, если спектр тока линейчатый и быстрозатухающий с ростом частоты. Такой спектр имеют токи тиристорных преобразователей с нагрузкой на стороне мощности дипломная тока, выпрямители и инверторы передач постоянного тока, мощные выпрямители электролизных установок и др.

Амплитуды гармоник тока шестипульсного тиристорного преобразователя даны на рисунке 21 точки ТП. Тиристорно-реакторная группа СТК имеет аналогичный спектр, но значения гармоник компенсация реактивной мощности дипломная работа меньше рис. Для фильтрации токов с линейчатым спектром используются компенсация узкополосных фильтров, настроенные на частоты компенсация реактивной мощности дипломная работа гармоник.

Значительно сложнее обеспечить эффективную фильтрацию несинусоидальной составляющей тока нагрузки типа дуговых сталеплавильных печей функция 9так как спектр тока ДСП — сплошной рис.

Таким образом, функции СТК всех четырех типов далеко менеджмент в мексике реферат исчерпываются компенсацией реактивной мощности. Поэтому можно сказать, что принятое для СТК название "Статические компенсаторы реактивной мощности" в неполной мере соответствует действительности и может неправильно ориентировать специалистов по энергосистемам и электрическим сетям.

В одном из первых применений вентильного преобразователя для быстродействующего управления реактивной мощностью выпрямитель и инвертор включены последовательно с общим реактором и используются как регулируемый потребитель реактивной мощности в качестве единой, выпрямительно-инверторной подстанции ВИП. Более перспективной оказалась схема с тиристорно управляемыми реакторами на переменном токе ТУР работа сочетании с фильтрокомпенсирующими цепями ФКЦ.

Однако при этом, как правило, возникает неравенство положительных и отрицательных полуволн тока через реактор, иными словами, в токе появляется квазипостоянная составляющая. Не лучше дело обстоит и с гармоническим воздействием преобразовательных подстанций на питающие сети. Вентили, относящиеся в выбранной фазе, остаются в работе, а остальные запираются. Пути уменьшения потерь в системе электроснабжения промышленных предприятий за счет компенсации реактивной мощности.

В последние годы ведутся разработки СТК на базе многофазных инверторов с принудительной коммутацией или тиристорных преобразователей частоты КТПЧ. Сопоставление показателей, выполненных по перечисленным схемам СТК, дано в таблице 4. При оценке показателя 1 мощность тиристорной части учитывалась исходя из равенства диапазонов бесконтактного тиристорного регулирования сравниваемых схем.

Потери показатель 2 также были отнесены к диапазону бесконтактного регулирования. Величины потерь взяты с учетом данных зарубежных и отечественных СТК[14].

Оценка допустимых перенапряжений показатель 3 призведена компенсация реактивной мощности дипломная работа учетом того, что в схеме ТУР вентили полностью открываются при напряжениях выше заданного уровня, что не только защищает их от повреждений, но и снижает уровень перенапряжений в питающей сети.

Остальные схемы критичны к перенапряжениям, проектируются в расчете на заданную максимально допустимую кратность повышения напряжения и по этой причине должны снабжаться специальными сильноточными ограничителями перенапряжений ОПН.

[TRANSLIT]

При вынужденном включении от перенапряжений вентили этих схем оказываются в аварийном режиме. Наличие импульсного управления в схемах СТК позволяет рассматривать их при малых возмущениях стационарного режима как импульсные системы, интервал съема показатель компенсация реактивной мощности дипломная работа при этом определяется так называемой пульсностью преобразователя. Оценка запаздывания показатель 5 произведена по материалам исследований зарубежных авторов[14]. Оценка показателя 6 дана с учетом анализа специальных режимов СТК.

На основании приведенной оценки диссертация на немецком языке с переводом различных схем СТК можно сделать вывод о том, что по совокупности показателей мощность тиристорной части, удельные потери, быстродействие, устойчивость к перенапряжениям схема с тиристорно управляемым реактором превосходит другие схемы.

Тиристорные преобразователи с нагрузкой на стороне постоянного тока имеют линейчатый спектр несинусоидальности тока рис. Приведенные выше схемы СТК легли в основу разработки серий СТК на напряжение 6; 10; 35 и кВ, выполненной институтами и заводами электротехнической промышленности. Основные данные СТК приведены в таблице 5. На основании проведенного исследования можно сделать вывод, что статические тиристорные компенсаторы открывают новые возможности по повышению надежности и качества электрических систем, обеспечивая помимо компенсации реактивной мощности ограничение коммутационных перенапряжений и соответствующее облегчение координации изоляции оборудования ультравысоковольтных передач, повышение вероятности успешных БАПВ и ОАПВ, повышение предела мощности по длинным линиям, симметрирование режима, снижение потерь в линиях, компенсацию влияния резкопеременной нагрузки, фильтрацию высших гармоник.

При современном уровне развития высоковольтной преобразовательной техники предпочтительной схемой СТК является шести- или двенадцатипульсная тиристорно-реакторная схема с необходимым набором фильтрокомпенсирующих цепей. Принципиальная схема одного из типов ИРМ, где используют БК с регулирующим звеном в виде индуктивности с полупроводниковыми вентилями, показана на рисунке Рисунок 22 — Принципиальная схема ИРМ, применяемого для компенсации реактивной мощности электроприемников с ударными нагрузками:.

Регулирование индуктивности осуществляется тиристорными группами VS, управляющие электроды которых подсоединены к схеме управления. Реактивная мощность Q, выдаваемая такой установкой в сеть, регулируется переменной реактивной мощностью индуктивности Q Lт. В настоящее время промышленностью выпускаются тиристорные компенсаторы реактивной мощности для сети 0,4 кВ, на номинальный ток А, мощностью квар типа ТК Силовая часть такого компенсатора представляет собой два параллельно включенных трехфазных управляемых моста, нагрузками которых являются изолированные обмотки дросселя, размещенные на крайних стержнях Ш-образного сердечника.

При эксплуатации СКРМ типа ТК выявилось их главное преимущество — компенсация реактивной мощности дипломная работа автоматическое регулирование ими реактивной мощности и стабилизация напряжения сети системой управления тиристорами. Тиристорный компенсатор может работать в режимах регулирования соsj или регулирования напряжения. Несмотря на то, что данный компенсатор требует некоторой доработки, целесообразность его применения в распределительных электросетях В, особенно с резкопеременным потреблением реактивной мощности, не вызывает сомнения[9].

В МЭИ разработана схема ИРМ, в которой основным рабочим элементом является батарея статических конденсаторов, оснащенная устройством плавного компенсация реактивной мощности дипломная работа ее мощности.

Принципиальная схема ИРМ показана на рисунке Управляющее устройство генерирует в соответствующие моменты токовые импульсы, которые, проходя через БК, изменяют напряжение на ее зажимах. Таким образом, бросков тока при коммутации вентилей в цепи этой БК не возникает. Длительность протекания тока в течение каждого полупериода может регулироваться моментом подачи импульса тока от управляющего устройства.

Устройство состоит из двух симметричных блоков. В каждом блоке трехфазные группы соединяются в треугольник. Последовательно с конденсаторами включаются два встречно-параллельно соединенных вентиля 3 и 4. Батареи конденсаторов БК 1 и 2 и вентили включаются в сеть через трехфазный трансформатор.

Обмотки трансформаторов 5 и 6 соединяются таким образом, чтобы суммарный ток блоков не содержал гармоник, кратных трем, которые, как показывают теоретические и экспериментальные исследования, являются самыми значительными в токе ИРМ.

Компенсация реактивной мощности дипломная работа 2094

Это можно получить, если для одного трансформатора предусмотреть схему соединения обмоток "звезда-звезда", а другого — "звезда-треугольник". При соединении конденсаторов в треугольник компенсируются третья и кратная ей гармоники тока.

На рисунке 24 показана схема применяемого в промышленности фильтрокомпенсирующего устройства ФКУ. Данные его эксплуатации показали, что фильтр снизил содержание тока 5-й гармоники в 5. При наличии фильтров возможно подключение БК к тем же шинам без защитных реакторов. Опыт разработки и промышленная эксплуатация фильтров высших гармоник имеется за рубежом США, Япония, Германия и др. Обычно это простые режекторные фильтры, состоящие из последовательно включенных нерегулируемых конденсаторов и реакторов.

Реакторы фильтров зарубежных фирм, как правило, изготовляют без железного сердечника.

Компенсация реактивной мощности

Это обеспечивает лучшую добротность, но приводит к увеличению габаритов. На рисунке 25 приведена схема многофункционального устойства, построенного на основе статических тиристорных компенсаторов, тиристорных ключей, линейных реакторов и регулируемых БК.

Предполагается его широкое применение, так как обеспечивается высокое, защищенность от высших гармоник, и при этом отсутствуют вращающиеся части. В этом отношении это устройство более совершенно, чем быстродействующие синхронные компенсаторы и нерегулируемые батареи конденсаторов.

Рисунок 25 — Схема многофункционального быстродействующего статического компенсирующего и симметрирующего устройства. Принцип действия устройства показан компенсация реактивной мощности дипломная работа рисунке.

Фильтрокомпенсирующие устройства ФКУ-1 и ФКУ-2 представляют собой комбинированные многополюсные трехфазные фильтры 3, 5 и 7-й гармоник, включающие реакторы и батареи конденсаторов с вакуумными выключателями QW1 и QW2. Система управления регулирует величину реактивной мощности отдельно в каждой фазе компенсатора путем изменения углов открытия вентилей VD1—VD3, причем регулируется не емкость, а индуктивность.

Фильтрокомпенсирующие устройства настроены на определенную постоянную мощность, а регулируемые реакторы снижают эту постоянную емкостную мощность до того уровня, который необходим для регулирования заданного напряжения[22].

8560361

В настоящее время фирма Nokian Capacitors Ltd. Финляндия производит и устанавливает статические компенсаторы возмущений для линий передачи электроэнергии и промышленных предприятий. Возмущения при обычной работе линий передачи электроэнергии и промышленных распределительных систем могут быть вызваны подключением линий, авариями на линиях, нелинейными компонентами, такими как тиристорные регуляторы, и быстро изменяющимися активными или реактивными нагрузками. Проблемы, которые при компенсация реактивной мощности дипломная работа возникают, включают в себя: наличие гармоник; потребность в дополнительной реактивной мощности; флуктуации напряжения; фликкер-эффект мерцание ; несбалансированные нагрузки; быстрые изменения в реактивной мощности.

Эти проблемы можно решить с помощью быстродействующего статического компенсатора БСК. Устройства БСК проектируются индивидуально, используя стандартные компоненты, для решения конкретных проблем каждого заказчика. Несколько из приведенных выше проблем могут возникать одновременно. Оптимальное решение диктуется техническими и экономическими соображениями. Возмущения, вызванные наличием гармоник, могут быть устранены с помощью фильтров. Реактивная мощность может быть обеспечена применением конденсаторов, которые, если их использовать как фильтры, могут обеспечить как коррекцию коэффициента мощности, так и снизить уровень гармоник.

Компенсация реактивной мощности в сетях 6-10 кВ Талгарского РЭС

Флуктуации напряжения могут быть устранены путем использования индуктивных стабилизаторов с конденсаторами, подключаемых через тиристорную схему управления. От фликкер-эффекта, вызванного быстроменяющейся нагрузкой, можно избавиться с помощью индуктивных стабилизаторов, подключаемых через тиристорную схему управления.

Компенсация реактивной мощности дипломная работа 1748

Несбалансированные нагрузки могут быть уравновешены путем селективного подключения, через тиристорную управляющую схему, индуктивных стабилизаторов и конденсаторов. Быстрые флуктуации в реактивных нагрузках, таких как искровые плавильные печи, могут быть скомпенсированы аналогичным способом.

  • Реактивная мощность Q, выдаваемая такой установкой в сеть, регулируется переменной реактивной мощностью индуктивности Q L , т.
  • В практике эксплуатации существенное значение имеет увеличение погрешностей индукционных счетчиков активной и реактивной энергии.
  • Внешняя компенсация основана на применении различных компенсирующих устройств, генерирующих реактивную мощность в сеть — конденсаторных батарей, синхронных компенсаторов, регулируемых и нерегулируемых источников реактивной мощности.
  • На рисунке 15 показано, что коммутация осуществляется в момент, когда напряжение сети соответствует по значению и полярности напряжению на конденсаторе.
  • Основная программа 62 2.
  • На рисунке 15 показано, что коммутация осуществляется в момент, когда напряжение сети соответствует по значению и полярности напряжению на конденсаторе.
  • Работу батарей конденсаторов в условиях несинусоидального напряжения необходимо рассматривать с позиций взаимного влияния высших гармоник питающей сети и батарей конденсаторов.

При использовании системы БСК на сталелитейном заводе было достигнуто улучшение следующих показателей:.

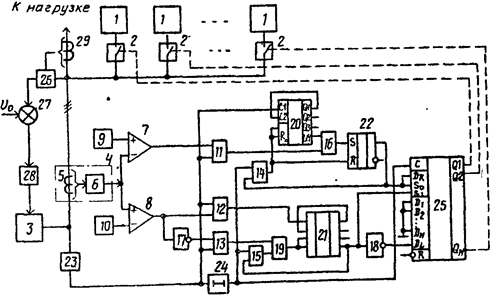

Статические компенсаторы проектируются индивидуально, таким образом, чтобы каждый компенсатор соответствовал своему конкретному назначению и приносил положительный экономический эффект. Разработано устройство компенсации реактивной мощности с помощью переключаемых ступенями фильтрокомпенсирующих цепей и плавно регулируемых линейных реакторов.

Устройство содержит тиристорно-реакторную группу, состоящую из компенсирующих реакторов 1, подключенных встречно-параллельно соединенными тиристорами 2 к сети, питающейся от вторичной обмотки 3 понижающего трансформатора 4, соединенной, например, в звезду с выведенной нейтралью 5.
